Lifepo4 BMS cho hệ thống mặt trời 512V 160S 250A pin lithium ion LFP

GCE 512V160S 250A Lifepo4 BMS hệ thống quản lý pin lithium BMS cho hệ thống năng lượng mặt trời UPS nguồn LFP pin lithium-ion

Đưa ra HV BMS Manufacturer GCE:

Hunan Group Control Energy Technology Co., Ltd. ((GCE) là một công ty công nghệ cao chuyên nghiên cứu và phát triển các thiết bị ngoại vi pin lithium.Hệ thống quản lý pin lithium thông minh hiệu suất cao được sản xuất bởi công ty chúng tôi áp dụng công nghệ hàng đầu quốc tế, giúp cải thiện đáng kể hiệu quả quản lý pin và kéo dài tuổi thọ của pin lithium.Chiến lược kiểm soát BMS tiên tiến tránh những khó khăn và bất ổn mà hầu hết các đối thủ cạnh tranh đối mặt với BMS của chúng tôi.

Chúng tôi chủ yếu có hai loại BMS, cả hai đều áp dụng cho pin Lifepo4,Các pin MnNiCo, pin Lithium Titanate.

BMS tích hợp (30S/96V ~ 75S / 240V, tối đa 100A), master BMS và Slave BMU tất cả trong một thiết kế. kích thước nhỏ gọn.

BMS tách biệt ((60S / 192V ~ 270S / 864V, tối đa 500A), master BMS và Slave BMU được cài đặt riêng biệt, linh hoạt trong lắp ráp.

GCE High Voltage BMS cấu hình:

Một bộ đầy đủ các giải pháp HV 160S512V 250A BMS bao gồm:

1 bộ Master BMS, Mô hình #: RBMS07-S20-250A512V

10sets 16S Slave BMU Model#: BMU07-16S8T48F

10 bộ 16S Wire Harness, bao gồm dây cảm biến điện áp & nhiệt độ, dây liên lạc BMU,

Sợi dây điện quạt.

Một mô hình điều khiển trung tâm#: SBMS07 sẽ được yêu cầu cho nhiều giá đỡ ứng dụng kết nối song song, được trang bị

với màn hình 7 ", điều khiển chính cho phép giao tiếp giữa các giá đỡ khác nhau.

một số thông số thiết lập và theo dõi tình trạng của mô-đun pin trên nó dễ dàng.

HV Master BMS và Phụ kiện:

12S-24S BMU ((Slave) 12S-24S BMU có 8pcs cảm biến nhiệt độ, Fan điện áp 48V ((17S-24S 12V), phạm vi phát hiện điện áp 0-5V,12V nguồn điện, tiêu thụ trừ 20mA, CAN2.0 B truyền thông	- Thắt dây... Sợi thu tín hiệu 18 dây P + 20P, chiều dài tiêu chuẩn 600mm,900mm,1200mm dây cảm biến nhiệt độ: chiều dài tiêu chuẩn: 600mm,900mm,1200mm Sợi dây điện quạt: 600mm	- Thắt dây... dây liên lạc Sợi liên lạc được kết nối từ chủ BMS để mỗi BMU với kết nối cascade, cổng cuối cùng là cho kháng cự đầu cuối

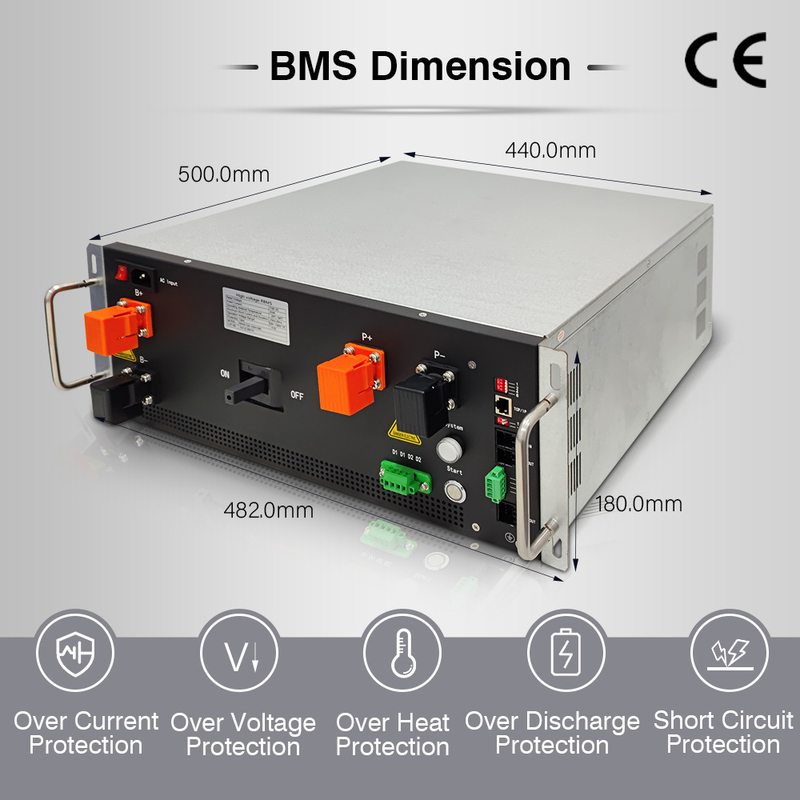

Các thông số kỹ thuật của 4U HV BMS:

Ưu điểm của HV BMS:

1Hệ thống quản lý pin tiên tiến --- Hệ thống quản lý pin tích hợp cao cho phép giám sát liền mạch.

2. tự kiểm tra hoàn hảo và phát hiện tình trạng hoạt động, với màn hình HMI, thông tin hoạt động hệ thống trong một cái nhìn.

3. hoàn hảo và đáng tin cậy hệ thống điều khiển và chiến lược bảo vệ để bảo vệ đầy đủ an toàn pin, và kéo dài tuổi thọ của các hộ tống pin.

4Thiết kế mô-đun, có thể cấu hình, mở rộng quy mô --- sự kết hợp linh hoạt của nhiều đơn vị lưu trữ năng lượng có thể được mở rộng thành một hệ thống lưu trữ năng lượng lớn hơn,tối đa có thể hỗ trợ 272 series pin (pin-carbon battery 400).

5. Giao diện giao tiếp phong phú --- nhiều RS485, CAN, Ethernet, giao diện đầu vào và đầu ra liên lạc khô, hỗ trợ hầu hết thị trường với PCS, giám sát giao tiếp máy chủ.

6. giao thức giao diện giao tiếp linh hoạt --- Công ty đi kèm với giao thức giao tiếp của công ty, nhưng cũng theo nhu cầu của khách hàng để thích nghi với PCS của các nhà sản xuất khác nhau.

7. Capacity is large --- Các chip bộ nhớ cỡ lớn tích hợp có thể lưu trữ một số lượng lớn dữ liệu hoạt động quan trọng, nhưng cũng có thể cài đặt thẻ SD để truy cập ngoại tuyến.

8. PCS có một chức năng kiểm soát giao thức, sự lựa chọn của phiên bản ngắt mạch.

9. PCS không có chức năng điều khiển giao thức, lựa chọn của contactor + phiên bản ngắt.

10. tự động điều khiển lưu thông và tự động điều khiển máy song song off-line, có thể dễ dàng song song pin.

Cấu trúc hệ thống BMS:

Ứng dụng HV BMS:

Thông số kỹ thuật GCE BMS tải về:

Thông số kỹ thuật GCE_RBMS - EN - V1.0.pdf

GCE 12-16S BMU-specification-UL-V1.0.pdf

Mẫu đơn thu thập thông tin BMS điện áp cao EN2021-04.do...

Câu hỏi thường gặp

• Q: Bạn là một nhà sản xuất hay chỉ đơn giản là một công ty thương mại?
  A: Chúng tôi là một nhà sản xuất, và chúng tôi chân thành chào đón bạn đến thăm nhà máy của chúng tôi.
• Hỏi: Tôi có thể lấy vài mẫu không?
  A: Có, một đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường.
• Q: Loại pin nào áp dụng cho hệ thống quản lý pin này?
  A: LFP, NMC, LTO
• Q. Thời gian giao hàng thế nào?
  A: Thời gian dẫn đầu thường mất khoảng 15 đến 20 ngày làm việc tùy theo thông số kỹ thuật của đơn đặt hàng và số lượng của bạn.
• Hỏi: Điều khoản thanh toán của ông là gì?
  A: T / T tiên tiến là điều khoản thanh toán chính, và các điều khoản thanh toán khác có thể đàm phán. Xin liên hệ với chúng tôi, chúng tôi sẽ thảo luận chi tiết.
• Q: Điều khoản bảo hành của bạn là gì?
  A: Chúng tôi cung cấp bảo hành 3 năm.
• Q. Bạn có thể sản xuất BMS với yêu cầu tùy chỉnh?
  A: Vâng, dựa trên số lượng đặt hàng, chúng tôi có thể thực hiện một số điều chỉnh nhỏ.
• Hỏi: Nhà máy của bạn làm thế nào về kiểm soát chất lượng?
  A: Chất lượng luôn đi đầu. Tất cả các sản phẩm của chúng tôi đi qua các quy trình kiểm soát chất lượng nghiêm ngặt từ vật liệu đến quy trình lắp ráp. Mỗi sản phẩm sẽ được kiểm tra trước khi đóng gói và vận chuyển.
• Q: Những điều khoản thương mại có sẵn?
  A: Không có giới hạn về các điều khoản thương mại. Chúng tôi thường làm EXW cho số lượng đơn đặt hàng nhỏ hơn 5000USD, và FOB cho phần còn lại. Hơn nữa, chúng tôi có thể gửi BMS qua DHL & UPS & FEDEX nhanh chóng và dễ dàng.
