Pin GCE LiFePO4 75S 240V 100A BMS cho Hệ thống pin năng lượng mặt trời cho UPS EV ESS năng lượng mặt trời Xe đạp điện / Xe tay ga
Đối với ESS gia đình, 75S240V 100A BMS có thể hoạt động với biến tần để xây dựng Hệ thống lưu trữ năng lượng gia đình hoàn hảo.BMS thường hoạt động với biến tần, bộ sạc hoặc UPS, PCS.Trong một số trường hợp, sẽ có các giao thức truyền thông cần thiết để giao tiếp giữa BMS chính và thiết bị khác.BMS và biến tần làm việc cùng nhau để thực hiện chức năng lưu trữ năng lượng của quá trình cạo đỉnh và lấp đầy thung lũng.

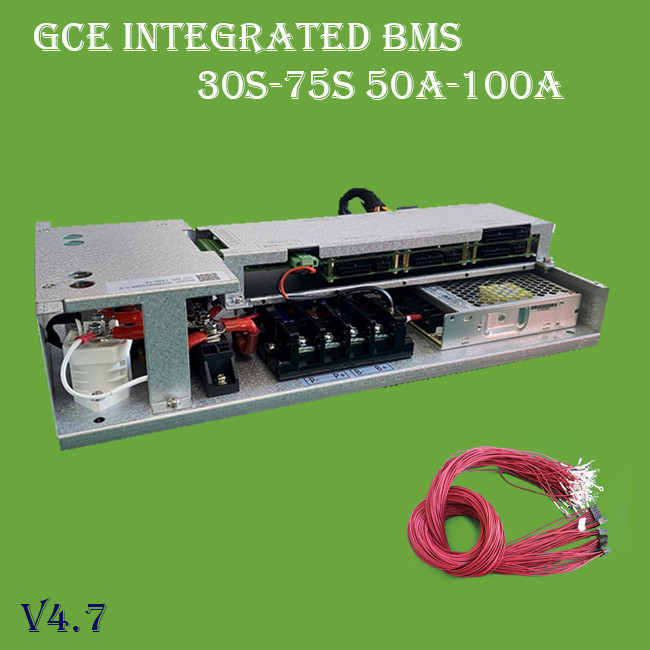

Một bộ hoàn chỉnh của HV 75S 240V100A BMS bao gồm:
Master BMS, Model #: RBMS07S-75S100A và thiết bị đo dây của nó, bao gồm dây cảm biến nhiệt độ 6p và dây cảm biến điện áp 16p.
Có hai mô hình khác nhau cho BMS tích hợp, một là mô hình độc lập trong khi mô hình còn lại là song song với chi phí cao hơn một chút so với mô hình độc lập.
Tính năng BMS tích hợp GCE:
| ※ Hệ thống quản lý pin tiên tiến --- Hệ thống quản lý pin tích hợp cao có thể giúp giám sát liên tục. |
| ※ Chức năng tự kiểm tra trạng thái hoạt động và tự kiểm tra hoàn hảo, với màn hình hiển thị HMI, thông tin hệ thống đang hoạt động rõ ràng trong nháy mắt. |
| ※ Các chiến lược bảo vệ và kiểm soát hệ thống hoàn chỉnh và đáng tin cậy, đảm bảo toàn diện sự an toàn của pin và hộ tống để kéo dài tuổi thọ của pin. |
| ※ Thiết kế mô-đun, có thể cấu hình và mở rộng --- nhiều bộ lưu trữ năng lượng có thể được kết hợp linh hoạt và mở rộng thành một hệ thống lưu trữ năng lượng lớn hơn. |
| ※ Giao diện truyền thông phong phú --- nhiều RS485, CAN, Ethernet, giao diện đầu vào và đầu ra tiếp xúc khô, hỗ trợ giao tiếp với hầu hết PCS và máy chủ giám sát trên thị trường. |
| ※ Giao thức giao tiếp linh hoạt --- nhà máy đi kèm với giao thức truyền thông của công ty và nó cũng có thể được điều chỉnh cho phù hợp với PCS của các nhà sản xuất khác nhau tùy theo nhu cầu của khách hàng. |
| ※ Tích hợp chip nhớ dung lượng lớn có thể lưu trữ một lượng lớn dữ liệu hoạt động chính. |
| ※ Điều khiển tuần hoàn tự động và điều khiển song song / ngoại tuyến tự động có thể dễ dàng nhận ra kết nối song song của các bộ pin. |
75s BMS áp dụng thiết kế tích hợp master-slave và giải pháp tiếp điện để đáp ứng nhu cầu pin lithium của nhiều chuỗi pin dung lượng nhỏ.Giảm đáng kể chi phí sử dụng của người dùng;
Các thông số kỹ thuật BMS tích hợp GCE:
| Mục | Thông số kỹ thuật và thông số | |
| Dải điện áp hoạt động của hệ thống | 120 - 370 VDC | |
| Chế độ khởi động | DC bắt đầu | |
| THĂNG BẰNG | Loại cân bằng | Cân bằng kháng thụ động |
| Cân bằng hiện tại | 100mA ± 10mA (khi tế bào ở 3,50V) | |
| Độ chính xác lấy mẫu | ± 2 ℃ | |
| Lấy mẫu điện áp | Độ chính xác lấy mẫu | tế bào đơn ± 20mV |
| Chế độ giao tiếp | Có thể: 1 kênh (giao tiếp với PC / UPS) | |
| RS485: 1 kênh (giao tiếp với máy tính phía trên / PCS / UPS) | ||
| Chế độ hiển thị | Đèn báo LED 6 chữ số, bao gồm | |
| Chỉ báo lỗi 1 bit, chỉ báo hoạt động 1 bit, chỉ báo nguồn SOC 4 bit | ||
| Màn hình HMI: 3,5 inch tùy chọn | ||
| Đánh giá hiện tại | 50A / 100A | |
| (được lựa chọn theo nhu cầu của khách hàng) | ||
| Bảo vệ ngắn mạch | Hỗ trợ 7,5KA 20ms | |
| Công suất quá tải tối đa | Hệ thống 50A thoáng qua: 70A / 10S | |
| Hệ thống 100A thoáng qua: 150A / 10S | ||
| Mức báo động | một cấp độ | |
| Mức độ bảo vệ | hai cấp độ | |
| Mức 1 cắt bỏ sạc / xả | ||
| Công tắc ngắt vi mô cấp độ 2, ngắt nguồn hệ thống | ||
| Sự tiêu thụ năng lượng | ≤10W | |
| Trọng lượng | 4,5kg | |
| Chịu được định mức điện áp | 1800VDC 1mA 1 phút | |
| Chứng nhận an toàn | Tuân thủ các tiêu chuẩn chứng nhận CE | |
| Nhiệt độ hoạt động | －20 ～ 60 ℃ | |
| Phạm vi độ ẩm hoạt động | <90 RH (40 ℃ ± 2 ℃) | |
| Điều kiện lỗi | |||
| Lỗi | biểu thị | Nhận xét | |
| 1 | Mất điện bên trong | Đèn đỏ dài | |
| 2 | Lỗi giao tiếp nội bộ (lỗi giao tiếp giữa MCU và AFE) | Đèn đỏ dài | |
| 3 | Điện áp một phần cao hơn 4,1V hoặc thấp hơn 0,5V, hoặc chênh lệch áp suất lớn hơn 2,5V | Đèn đỏ dài | |
| 4 | Nhiệt độ thấp hơn - 30 ℃ hoặc cao hơn | Đèn đỏ dài | |
| hơn 100 ℃, hoặc chênh lệch nhiệt độ lớn hơn 30 ℃. | |||
| 5 | khác | Đèn đỏ dài | |
Liên kết tải về Đặc điểm kỹ thuật:
Đặc điểm kỹ thuật BMS tích hợp GCE 30S-75S Ch-EN V2 ...
