Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4

2
MOQ
pls contact bruceliu@hngce.com
giá bán
Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Đăng kí: UPS BESS Solar Off Grid ESS Container ESS
Sự bảo đảm: 3 năm
Vôn: 716,8V
Hiện hành: 160A
Số chuỗi gói: 224S
Loại tế bào có thể áp dụng: Lifepo4 MNC LTO

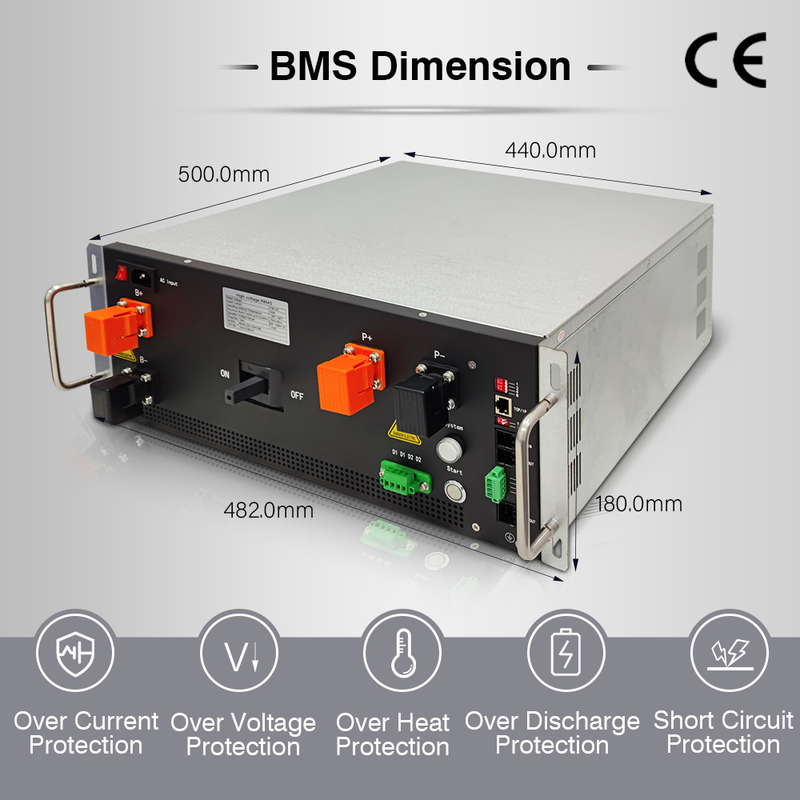

Kích thước: 440mm * 178mm * 500mm
Kết cấu: Cấu trúc 3 cấp của Slave Master Stack
Tiếp xúc khô: Tùy chọn, tối đa 2 đường của kênh đầu ra
Trọng lượng: 28KGS
Điểm nổi bật:

Hệ thống quản lý pin 716.8V

,

Hệ thống quản lý pin 224S

,

160A Smart BMS Lifepo4

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: GCE
Chứng nhận: CE UL TUV
Số mô hình: RBMS07-D20-160A716.8V
Thanh toán
chi tiết đóng gói: Túi bong bóng, xốp, thùng carton
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 1000 bộ / tháng
Mô tả sản phẩm

224S 716.8V 160A Điện áp cao thông minh BMS Lifepo4 BMS 16S BMU trong hệ thống quản lý ắc quy loạt UPS lưu trữ năng lượng





Cấu hình HV BMS 716.8V160A:



Các giải pháp BMS HV 224S716.8V 160A bao gồm:

1 bộ Master BMS, Model #: RBMS07-D20-160A716.8V

14 bộ 16S Slave BMU Model #: BMU08-16S8T12F

14 bộ 16S Dây khai thác

Dây nịt bao gồm:

Dây thu nhận điện áp & nhiệt độ,

Dây giao tiếp bên ngoài BMU với cổng Shenji,

Dây nguồn cho Quạt.



GCE HV Master BMS và Phụ kiện:



Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 0



Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 1 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 2
Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 3 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 4
Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 5 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 6 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 7

12S-24S BMU (Nô lệ)

12S-24S BMU có 8 bộ cảm biến nhiệt độ, Điện áp quạt 48V (17S-24S 12V), phạm vi phát hiện điện áp 0-5V, nguồn điện 12V, tiêu thụ ít hơn 20mA, giao tiếp CAN2.0 B



Dây nịt-

Dây thu tín hiệu

Dây 18 P + 20P, chiều dài tiêu chuẩn 600mm, 900mm, dây cảm biến nhiệt độ 1200mm: chiều dài tiêu chuẩn: 600mm, 900mm, 1200mm
Dây nguồn quạt: 600mm


Dây nịt-

dây liên lạc

Dây giao tiếp được kết nối từ BMS chính đến từng BMU bằng kết nối tầng, cổng cuối cùng dành cho điện trở đầu cuối









Đặc điểm sản phẩm của HV BMS:



※ Hệ thống quản lý pin tiên tiến --- Hệ thống quản lý pin tích hợp cao có thể giúp giám sát liên tục.



※ Chức năng tự kiểm tra trạng thái hoạt động và tự kiểm tra hoàn hảo, với màn hình hiển thị HMI, thông tin hệ thống đang hoạt động rõ ràng trong nháy mắt.



※ Các chiến lược kiểm soát và bảo vệ hệ thống hoàn chỉnh và đáng tin cậy, đảm bảo toàn diện sự an toàn của pin và hộ tống để kéo dài tuổi thọ của pin.



※ Thiết kế mô-đun, có thể cấu hình và mở rộng --- nhiều bộ lưu trữ năng lượng có thể được kết hợp linh hoạt và mở rộng thành một hệ thống lưu trữ năng lượng lớn hơn.



Thông số kỹ thuật HV BMS:



RBMS (BMS chính) 4U-125A / 160A / 250A
phương pháp bảo vệ MCCB + Công tắc tơ
Đã đánh giáHiện tại đổ chuônge -250A ~ 250A
Dải điện áp 384V-1000V
Độ chính xác lấy mẫu hiện tại 1.0% FSR
Giao diện giao tiếp với PCS RS485 / CÓ THỂ
Giao diện giao tiếp với BMU CÓ THỂ
Giao diện giao tiếp với GBMS RS485 / CÓ THỂ
Giao tiếp với phần mềm giám sát / EMS Ethernet
Hỗ trợ nâng cấp IAP Đúng
Hỗ trợ hiển thị HMI và cài đặt thông số Không (Tùy chọn cắm vào)
Phát hiện cách điện Có (Tùy chọn)
Mô-đun nguồn điện áp cao Hỗ trợ khởi động DC (tùy chọn)
Đầu ra tiếp điểm khô (thường mở) Không có
Số lượng BMU tối đa 18
Quyền lực 24VDC (18 ~ 28V)
Sự tiêu thụ năng lượng ≤25W
Kích thước (W * H * D) mm 4U (440 * 178 * 500)
Kết nối Lối ra Đằng sau và đằng trước
Nhấn vào trung tâm hỗ trợ (tùy chọn)
khối lượng tịnh 23kg



Cấu trúc sơ đồ BMS 3 cấp của GCE HV:



Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 8



Ứng dụng HV BMS:



Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 9 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 10
Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 11 Hệ thống quản lý pin 224S 716.8V 160A Smart BMS Lifepo4 12





Câu hỏi thường gặp về GCE HV BMS:

  • Q: Bạn là nhà sản xuất hay đơn giản là một công ty thương mại?
    A: Chúng tôi là một nhà sản xuất, và chúng tôi chân thành chào đón bạn đến thăm nhà máy của chúng tôi.
  • Q: Tôi có thể nhận được một số mẫu?
    A: Có, đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường.
  • Hỏi: Loại tế bào nào có thể áp dụng cho Hệ thống quản lý pin này?
    A: LFP, NMC, LTO
  • Q. làm thế nào về thời gian giao hàng?
    A: Thời gian dẫn đầu thường mất khoảng 15 đến 20 ngày làm việc phù hợp với đặc điểm kỹ thuật của đơn đặt hàng và số lượng của bạn.
  • Q. Điều khoản thanh toán của bạn là gì?
    A: T / T nâng cao là thời hạn thanh toán chính, và các điều khoản thanh toán khác có thể thương lượng.Vui lòng liên hệ với chúng tôi, chúng tôi sẽ thảo luận về các chi tiết.
  • Q: Điều khoản bảo hành của bạn là gì?
    A: Chúng tôi cung cấp bảo hành 3 năm.
  • Q. Bạn có thể sản xuất BMS với các yêu cầu tùy chỉnh không?
    A: Có, dựa trên số lượng đặt hàng, chúng tôi có thể thực hiện một số điều chỉnh nhỏ.
  • Q: Làm thế nào để nhà máy của bạn làm liên quan đến kiểm soát chất lượng?
    A: Chất lượng luôn đi đầu.Tất cả các sản phẩm của chúng tôi đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt từ nguyên liệu đầu vào đến quá trình lắp ráp.Mỗi sản phẩm sẽ được kiểm tra trước khi đóng gói và vận chuyển.
  • Q: Có những Điều khoản Thương mại nào?
    A: Không có giới hạn về các điều khoản thương mại.Chúng tôi thường thực hiện EXW cho các đơn hàng nhỏ hơn 5000USD và FOB cho các đơn hàng còn lại.Hơn nữa, chúng tôi có thể gửi BMS qua DHL & UPS & FEDEX một cách nhanh chóng và dễ dàng.
  • Q:BMS của bạn có dễ dàng và thuận tiện để cài đặt và kiểm tra không?
    A: Đây là bms điện áp cao thế hệ thứ 4 của chúng tôi, là một giải pháp bms tổng thể, có nghĩa là, bạn không cần công nghệ chuyên nghiệp để lắp đặt BMS điện áp cao của chúng tôi để tạo thành một hệ thống pin hoàn chỉnh.
  • Q: Khách hàng nhận được những lợi ích gì?
    A: BMS điện áp cao của chúng tôi có đầy đủ logic điều khiển sạc và xả pin và chức năng cân bằng giữa các pin.Chúng tôi cũng có thể thiết lập các thông số khác nhau của hệ thống theo nhu cầu thực tế của khách hàng để đảm bảo tính ổn định, tin cậy và hiệu quả hoạt động của hệ thống.
